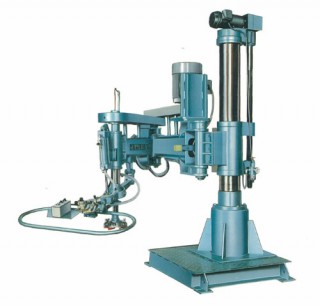

大和機械 全旋回式手動研磨機 SG-5(Ⅱ)/SG-5L(Ⅱ)
- 製品カテゴリ
- 機械
■本機の特徴
1、主軸を中心として腕(主軸を含む)が全周(360°)旋回可能。
2、手動研磨機中、最堅牢で腕寸法が大きいため研磨範囲が広い。
3、主軸の構造は特に堅牢で、各腕の蝶番部には円錐コロ軸受を採用のため、機械精度と耐久精度が高い。
4、主軸の変速は2段変速です。
5、腕は左右任意方向に折曲げが可能で便利です。
6、研磨工具(ダイヤ・砥石・バフ)取付部の特殊装置(焼入加工)により、工具の回転により水平方向に引張られないので
安全に作業が出来る。
7、電気スイッチ、注水バルブ、エアーバルブ等が機械操作位置に集約してあるので能率的な作業が可能です。
■エアー加圧装置の特徴
1、疲労が少ない 人力によるハンドルの上下と砥石の加圧がなくなるので仕事ラクラク。
2、能率アップ 前後・左右にハンドルを移動させるだけで、仕事が早い。
3、ツヤののりが良い ツマミで簡単に圧力調整ができ、最後の砥石バフはツヤのり満点。
4、ムラ仕上りが少ない 人力にくらべ一定圧力のため、平面が出やすいのでムラ仕上りも少なくなる。
5、操作は簡単 一本のレバーで上・下・止の3操作ができ、しかも降ろすのは自動ソフト装置付。
6、圧力の一定保持 圧力を決めるとそのまま持続。
7、取付も簡単 大和のSG-5(手動)、SG-1(自動)に取付けラクラク。

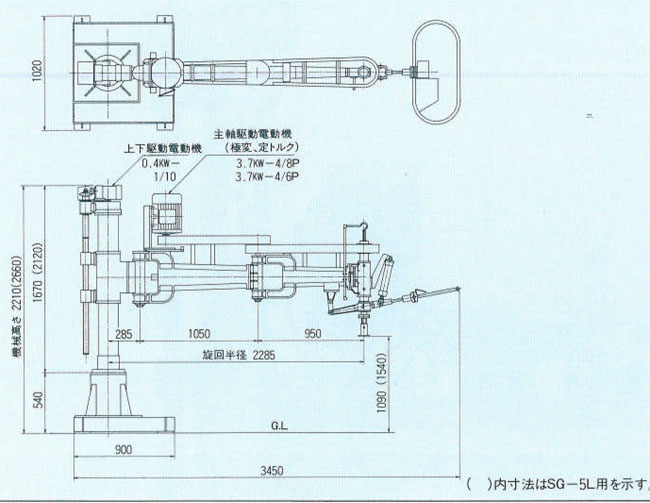

■機械仕様
型式 | SG-5(Ⅱ) | SG-5L(Ⅱ) |
---|---|---|
主軸回転数 | 4/8P:350/710,4/6:470/710 | 左同 |
主軸上下リフト | 120㎜(砥石の抑・交換代) | 左同 |
アーム上下リフト | 900㎜(砥石軸の上下範囲) | 1350㎜ |
アーム昇降速度(毎分) | 550㎜(60Hz) 450㎜(50Hz) | 左同 |
アーム長さ | 第一アーム1050㎜ 第二アーム950㎜ | |
砥石軸旋回半径 | 2285㎜ 最大 | 左同 |
機械高さ | 2210㎜ | 2660㎜ |
研磨範囲 | 縦×横1200㎜(4,0尺)×2000㎜(6,6尺) | |
研磨範囲 | 高さ 900㎜(3,0尺) | 1350㎜(4,5尺) |
主軸用電動機 | 3,7kw×4/8P 3,7kw×4/6P | 左同 |
アーム昇降用電動機 | 0,4kw×4Pギヤードモーター | 左同 |
所要総電力 | 4,1kw | 左同 |
機械重量 | 840kg | 900kg |
